南京手动旋转悬臂吊型号 悬臂起重机

近几年定柱式悬臂吊随着城市建设的快速发展应用的越来越广泛，在实际的操作过程中常常会出现一些被忽略的问题，导致机械事故的时有发生。为了杜绝这些安全隐患的发生，我们必须引起高度的重视。在一些存在安全隐患的环境下**不能进行起吊操作。
具体总结如下几点：
1、没人指挥或者指挥信号不正确的情况下严禁开始操作
2、机械设备存在缺陷或者安全装置失灵的情况下严禁操作
3、超负荷起吊或者设备的质量不清楚的情况下严禁起吊操作
4、有人站在吊物上或者吊物下面的时候**不能起吊操作
5、环境光纤阴暗，看不清楚实物的情况下不能起吊
6、起吊物有尖锐棱角没有采取安全措施的情况下严禁起吊
定柱式悬臂吊是为了满足人们日益提高的要求，而得到广泛应用的吊装设备，它的特点鲜明，结构新颖、操作方便、适应范围广等等，让它在各种场合都能够发挥出应用性能。
定柱式悬臂吊起重机现在使用的范围越来越广，本文简单的列出来6点注意事项，在这6种情况下，需要注意操作安全。

一、悬臂起重机分类
1、依照构造特色：分为柱式悬臂起重机，墙面式悬臂起重机
柱式悬臂起重机是指悬臂装置在立柱上，在立柱上旋转，葫芦（手动葫芦或电动葫芦）或机械手等起吊重物的悬臂起重机
墙面式悬臂起重机是指装置在墙体上，经过悬臂旋转，起吊重物的悬臂起重机
悬臂起重机分类
2、依照旋转的驱动方法，分为电动旋转悬臂起重机和手动旋转悬臂起重机。
电动旋转悬臂起重机是指悬臂的旋转经过电动马达及减速机完成悬臂的旋转，特色是节省劳动力，可是构造较杂乱，同时成本较高。一般用于1t及以上的中大吨位的悬臂起重机。
手动旋转悬臂起重机是指悬臂的旋转是经过手拉或许手推等凭借人体外力试悬臂起重机旋转。这种成本较低，构造简略，报价较低，一般用于1t及以下的悬臂起重机。
3、悬臂起重的悬臂依据构造特色，分为支撑式悬臂、斜拉式悬臂和组合式悬臂。
支撑式悬臂是指悬臂下方用支撑块支撑，臂在悬臂起重机的上方。此种构造的特色是臂到地上的有用高度高，从而起升高度比较高，适用于矮小车间或许较高起升高度的悬臂起重机。
斜拉式悬臂是指悬臂用方管或许槽钢斜拉固定，以加强悬臂起重机受力。此种构造特色是构造简略，加工本钱低，缺陷是悬臂在起重机的中上部位，适用与较高厂房或许对起升高度请求不高的厂房。
组合式一般是用KBK轨道做成悬臂，臂上方用方管焊接，构造类斜拉式，可是高度利用率臂斜拉式高，构造轻盈。
阐明：每种构造都有各自的优缺陷，需求依据实际现场的条件，工况挑选悬臂的类型。
4、悬臂起重机的构造梁一般选用工字钢或KBK轨道，大吨位的悬臂起重机选用箱型梁（包厢梁）。
构造梁的挑选
构造梁的挑选一般依据客户请求的小车运转方法，手动小车一般选用选用KBK构造，电动小车一般选用工字钢构造（工字钢构造易装置电动小车）
构造梁的不一样，配电方法也不一样，一般工字钢配电用C型轨+扁电缆+滑车的配电。KBK轨迹的装备较为简略，成本也相对较低。选用轨道滑车+扁电缆的配电方法。
5、确定以下参数：
1、额定起重量
2、悬臂回转半径（留意：回转半径和臂长是两个概念，回转半径是臂的旋转 到壁远端的间隔，臂长是单指臂的长度）
3、起升高度（吊钩从地上到上极限方位的间距）
4、车间内部净高度
5、地上混凝土厚度，是不是要做预埋（一般，1吨及以上需求做预埋地基，500kg及以下不需求）。
6、旋转臂旋转是电动还是手动（一般引荐客户500kg以内手动旋转，1t及以上电动旋转），葫芦运转小车是电动还是手动（一般引荐客户1t及以上配电动小车）
悬臂吊的种类比较多，主要有立柱式悬臂吊、墙壁式旋臂吊、移动式悬臂吊。选择合适的悬臂起重机需要满足吨位、高度、角度等条件。

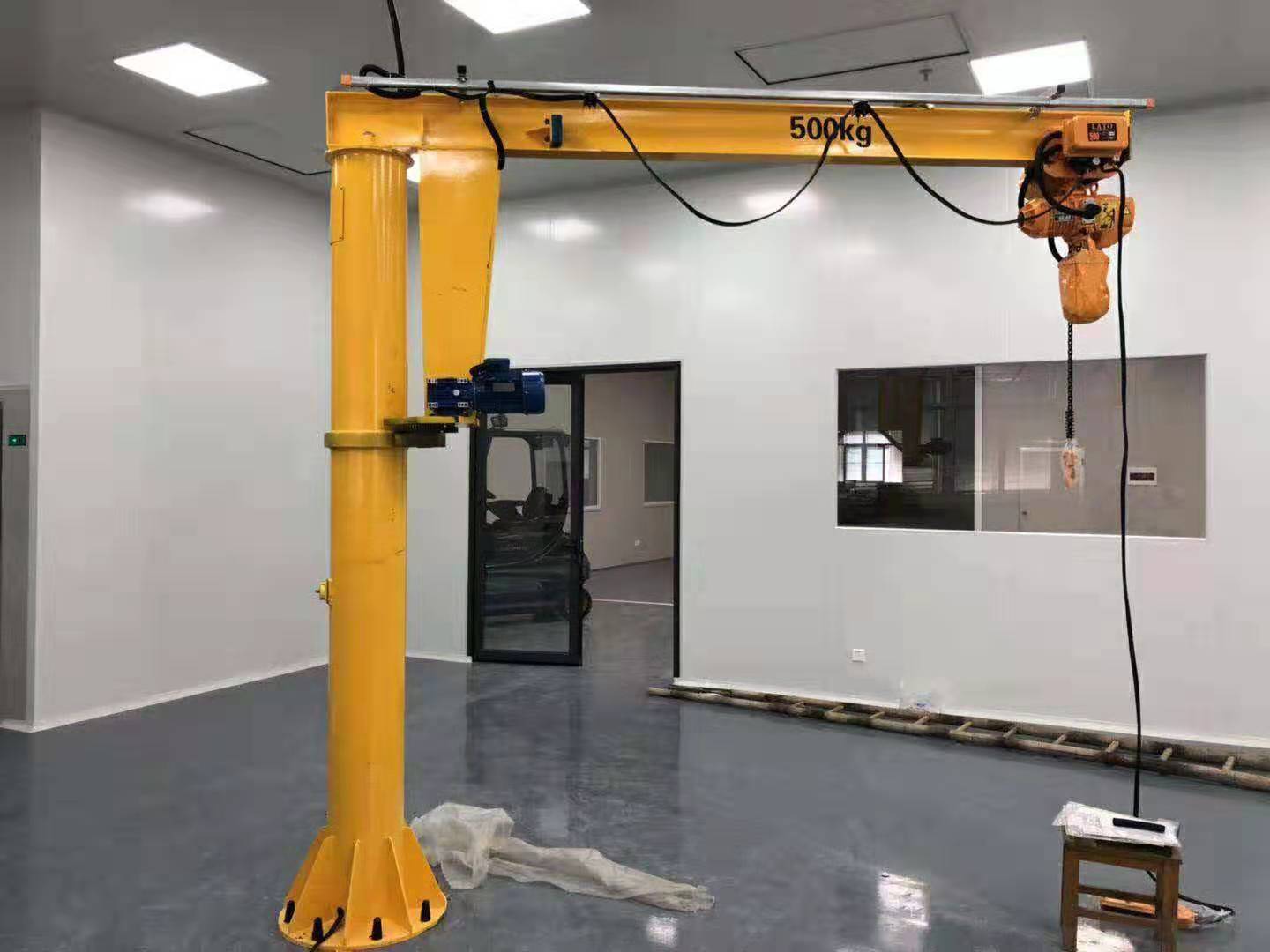

悬臂吊起重机工作强度为轻型，起重机由立柱，回转臂回转驱动装置及电动葫芦组成，立柱下端通过地脚螺栓固定在混凝土基础上，由摆线针轮减速装置来驱动悬臂回转，电动葫芦在悬臂工字钢上作左右直线运行，并起吊重物。起重机旋臂为空心型钢结构，自重轻，跨度大，起重量大，经济耐用。内置式行走机构，采用带滚动轴承的特种工程塑料走轮，摩擦力小，行走轻快；结构尺寸小，特别有利于提高吊钩行程。
悬臂吊起重机可分为：
1、定柱式悬臂吊
2、曲臂式悬臂吊
3、墙壁式悬臂吊
4、龙门式悬臂吊
5、移动式悬臂吊
6、双臂式悬臂吊
7、壁行式悬臂吊
特点
悬臂吊起重机是为适应现代化生产而制作的新一代轻型吊装设备,配合了可靠性高的环链电动葫芦尤其适用于短距离，使用频繁，密集性吊运作业，具有、节能、省事、占地面积小，易于操作与维修等特点。
移动式悬臂吊更具灵活机动、适应性广等特点，是自动生产线上的单独应急吊装设备，有了它能确保生产线畅通无阻。
曲臂式
曲臂系列悬臂起重机具有结构新颖、伸屈自如、操作灵便、节能的特点。操作时，按动电钮将载重物吊起，利用横梁的弯曲和旋转运动，在控制工作区域内避让物体，使工作区域*大化。用手轻轻推拉，便可达到作业区域的任一位置。
曲臂吊适用于机械制造、铁路、化工、轻工等行业的生产或维修场合，特别在设备稠密、短距离吊运、作业频繁的生产线上应用本产品更能提高生产效率。
龙门式
龙门式起重机的起重量可达2000公斤，凡是采用悬挂式起重机不可能或不经济的地方都可以方便使用。龙门式起重机可以简单地拆分为几个容易运输的部分，在另一个使用的地方又能很快地装配起来，这一特点在很多场合都有益处。工字钢无轨门式起重机起重量可达2000公斤。
壁行式
悬臂起重机
壁行式悬臂起重机是在壁柱式悬臂起重机的基础上研制的一种新型物料吊运设备。该机行走道轨安装在厂房的水泥柱上，沿着道轨可做纵向运动，同时电动葫芦又可完成沿选悬臂的横向运动以及垂直方向的起吊。该机极大的扩展了作业范围，更为有效的利用了厂房空间，使用效果更加理想。

移动式悬臂起重机是环链电动葫芦(或钢丝绳电动葫芦)配套使用的起重机械，可在任意方向运行至所需地点，且电动葫芦可在悬臂上行走，适宜于重物需要行走、旋转的场合，重物的提升靠电动葫芦进行上下起降。
移动式悬臂起重机是环链电动葫芦(或钢丝绳电动葫芦)配套使用的起重机械，可在任意方向运行至所需地点，且电动葫芦可在悬臂上行走，适宜于重物需要行走、旋转的场合，重物的提升靠电动葫芦进行上下起降。具有灵活机动、适应性广等特点，是自动生产线上的单独应急吊装设备，有了它能确保生产线畅通无阻。广泛适用于厂矿、车间、野外，仓库小型设备安装，货物和工件装卸，以及建筑低矮不宜架设行车等场所。
移动式悬臂吊，可以在车间随意移动吊取重物。定柱式旋臂起重机合作了可靠性高的环链电动葫芦尤其适用于短距离，运用频繁，密布性吊运作业，具有、节能、省劲、占地面积小，易于操作与修理等特色。环链电动葫芦有起升和在横梁上往复运行的功用，旋臂梁可由回转设备上的的减速机带动滚轮进行反转运动，电器操控箱装置在环链葫芦上。 本机操作通过手电门按钮实现。手电门有八个按钮，别离操控快升、快降、慢升、慢降、左右反转及葫芦小车的水平前后行走。留意：1、 操作时不得一起按下快慢按钮和同一电机的横竖转按钮 。
悬臂吊主要分为移动式悬臂起重机和定柱式悬臂起重机，移动式悬臂起重机可以在车间任意方向和地点使用，并且配套环链电动葫芦，操作简单方便，是车间物流移动的优先选择。


问：悬臂吊安装完之后，该如何调试呢？
答：悬臂吊的安装工作结束后，调试是一个很重要的步骤，一般分为：
1、机械调试，即针对手动旋转的悬臂吊，一般需要手动旋转下悬臂部分，看是否有卡住、摩擦力加大等情况；
2、电气调试：在整机安装完毕后，进行通电测试。如果是手动旋转的悬臂吊，可以直接检验提升葫芦的通电情况，我公司配套的环链电动葫芦，是带有相序保护器的，如果电源三相电接反，葫芦是不能正常运转的，需要换相；电动旋转悬臂吊，需要将旋转电机接入环链电动葫芦后一起通电测试；
3、整机调试：在进行各分项调试完成后，进行整机通电测试。比如电动旋转机构是否正常运转，旋转方向是否和手柄开关指示所一致，葫芦起升运行是否正常等；
4、以上几点调试检测完之后，整台悬臂吊算是调试完成了。
